　今日は一日、卒業生と小屋組の展開図作成をしていました。
今年度変更になった、一級技能検定の課題は軒桁４００：３００の
小屋組振れ隅木課題。
　一日かけて、JW-CADにて隅木の断面形状と実長を算出するため
計算です。差金の裏目（1.4142）を利用した通常の算出が不可能の
ため、CADにて原寸作図のち、数値計測。何とか断面算定までは完了。
棒隅しか、慣れていないので、時間がかかり・・・・。
　昔の大工さんはスゴイです。

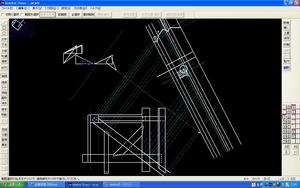

CAD で算出した隅木の断面形状　左右で山の癖が
異なります。


展開の全体像はこんな感じです。まだ途中ですが・・・。
